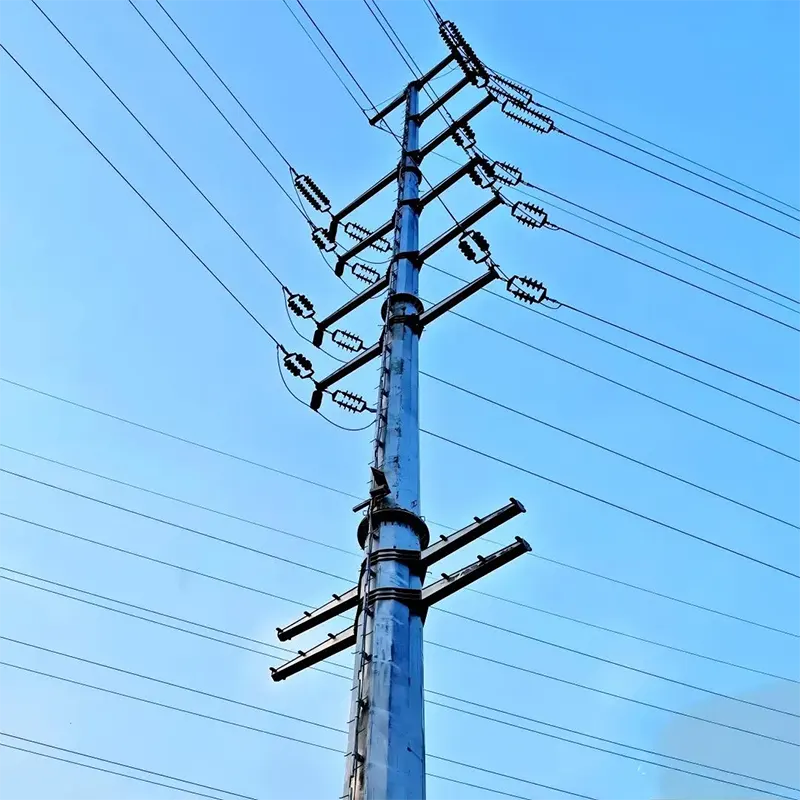

220кВ электр тарату құбырының мұнарасы

220 кВ электр беріліс құбырының мұнарасы болат бұрыштық элементтердің ашық торын қуыс, конустық көпбұрышты болат білікпен ауыстырады - әдетте 12 немесе 16 жақты, болат пластинаны конусқа бүгіп, бойлық тігісті дәнекерлеу арқылы қалыптасады. Нәтиже - бірдей сыйымдылықтағы торлы мұнараға қарағанда айтарлықтай жіңішке және көрнекі түрде жеңіл құрылым.

Бұл неге маңызды? Өйткені жер кез келген электр беру желісінің ең қымбат құрамдас бөлігі болып табылады. 220 кВ электр тарату құбырының мұнарасы 6–9 метр шаршы негізді қажет етеді; бірдей кернеудегі құбыр мұнарасы біліктің өзінен сәл үлкенірек іргетасқа мұқтаж. Жол сызығы тар болса, жер қымбатқа түседі немесе олардың пікірінше, қауымдастықтар «электр бағаналарына» қарсылық танытады — құбыр мұнарасы жобаларды қозғалысқа келтіретін дизайн болып табылады.

Трансмиссиялық құбыр мұнарасының құрылымы мен материалдары

Білік конустық көпбұрышқа иілген және тігіс бойымен су асты доғалы дәнекерлеумен дәнекерленген ыстықтай илектелген болат табақтан (Q345 / Q355) жасалған. Бөлімдер сырғанау гильзаларымен немесе фланецті қосылыстармен біріктіріледі, ал жоғарғы жағындағы білікке айқаспалы болттармен бекітіледі.

Білік тақтасы: Q345 / Q355, биіктігі мен жүктемесіне байланысты қалыңдығы 6–30 мм

Секцияның қосылымы: ішкі сырғанау (жеңдік) немесе болтты фланец сақиналары

Кросс-қолдар: торлы немесе құбырлы, бір немесе қос тізбекті конфигурациялар

Негіз: анкерлік болттардағы болтты негіз тақтасы немесе тікелей кірістірілген білік

Аяқтау: ISO 1461 стандартына сәйкес ыстық мырышталған, ең аз 85 мкм

Биіктігі: 25м – 60м стандартты; жоғары дизайн сұраныс бойынша қол жетімді

Құбыр мұнарасының басты артықшылығы оның бұралу қаттылығы болып табылады. Тор мұнарасы тіреу желісі арқылы бұралуға қарсы тұрады; жабық көпбұрышты білік бұралуға қарсы тұрады, сондықтан құбыр мұнаралары теңгерімсіз өткізгіш жүктемесін және ауыр бұрыштарды соншалықты әдемі өңдейді.

Негізгі мүмкіндіктер мен артықшылықтар

Жер ізі 70%-ға дейін қысқарды

220 кВ электр беру құбырының мұнарасы балама торлы мұнараның іргетасының шамамен үштен бірін қажет етеді. 50 км желіде бұл айырмашылық мыңдаған шаршы метр өтемделген жерді үнемдеуге мүмкіндік береді - көбінесе жобаны мақұлдау мен тығырықтану арасындағы айырмашылық.

Көршілестік профилі

Жіңішке білік көзбен «пилон» емес, «полюс» ретінде оқылады. Қауымдастықтар мен жоспарлау органдары жол бойындағы, қала маңы арқылы өтетін және тұрғын аймақтардың маңындағы құбыр мұнараларын әлдеқайда оңай қабылдайды. Біздің бірнеше қалалық жобаларымыз құбыр мұнараларын талап еткендіктен, дәл осылай бекітілді.

Жоғары бұралу күші

Жабық көпбұрышты қима білікке бұралу жүктемелеріне жоғары қарсылық береді. Бұл құбыр мұнараларын тепе-теңсіз өткізгіш кернеуі тор құрылымын ауырлататын бұрыштық және терминалдық позициялар үшін өте қолайлы етеді.

Тезірек орнату, аз сайт жұмысы

Мүшелердің аз болуы тезірек құрастыруды білдіреді: қос тізбекті 220 кВ электр беру құбырының мұнарасын шағын бригада бір кранмен 1-2 күнде, ал торлы мұнара үшін 3-5 күнде тұрғыза алады. Сайттағы жұмыс күші аз, кранаж аз, ауа райының әсері аз.

Таза, аз күтімді қажет ететін дизайн

Бекіту желісінің жоқтығы құстардың ұя салатын орындарының жоқтығын, өрмелеу қаупін азайтуды және болашақта техникалық қызмет көрсетуді жеңілдетуді білдіреді. Мырышталған біліктің беті тегіс және өздігінен ағып, су мен кірді тиімді төгеді.

Өнімнің техникалық сипаттамалары

Типтік қолданбалар

220 кВ электр беру құбырының мұнарасын өндіруші және жеткізуші ретінде MTtower бұл мұнараларды зауыттық баға бойынша мыналарға жаппай жеткізеді:

Ауылшаруашылық жерлері арқылы өтетін 220 кВ желілер, мұнда іздерін өтеу негізгі шығындар болып табылады

Шектеу құқығы бар қалалық және қала маңындағы дәліздер

Эстетика маңызды болатын шоссе және темір жол іргелес маршруттар

Қосалқы станцияның кіру және шығу құрылымдары (терминалды құбыр мұнаралары)

Жел электр станциясы және PV қондырғысы 220 кВ жинау және экспорттау желілері

Қолданыстағы 110кВ дәліздерді жолды кеңейтпей 220кВ дейін жаңарту

Жиі қойылатын сұрақтар

С: Құбыр мұнарасы торлы мұнараға қарағанда қай кезде мағыналы болады?

A: Жерді өтеу қымбат болғанда, жол тар немесе эстетика маңызды - қалалық аумақтар, ауылшаруашылық жерлер, тас жолдар және қосалқы станцияларға жақындау. Егер жер арзан болса және желі ашық дала арқылы өтсе, торлы мұнара әдетте үнемді болады. Маршрутыңыздың екі нұсқасын да төлей аламыз.

С: 220кВ электр тарату құбырының мұнарасы қалай тұрғызылады?

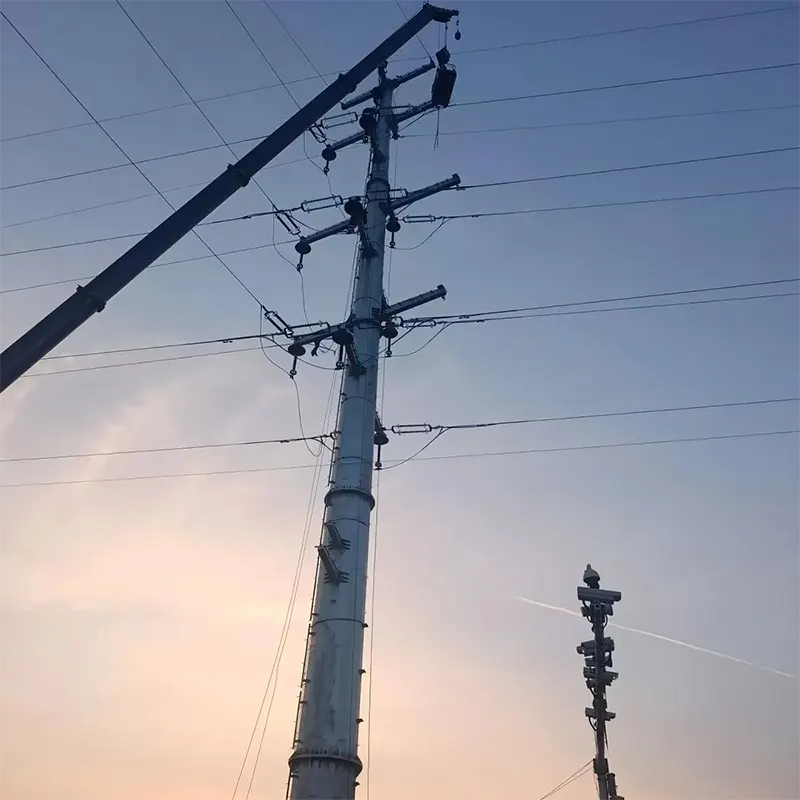

A: Бөлімдер кранмен көтеріледі және сырғанау немесе фланецті қосылыстар арқылы біріктіріледі, алдымен төменгі бөлік. Айқасқан қолдар жерге алдын ала жиналып, бір бөлік ретінде көтеріледі. Екі контурлы құбыр мұнарасы әдетте 30-60 тонналық кранмен 1-2 күнде тұрғызылады.

С: Құбыр мұнаралары бұрыш пен терминал позицияларын өңдей ала ма?

A: Иә — олардың бұралу қаттылығы оларды әсіресе бұрыштық және терминалдық позицияларда жақсы етеді. Көптеген жобалар бұрыштарды қоса алғанда, бүкіл сызық үшін құбыр мұнараларын пайдаланады; өте ауыр бұрыштар үшін біз білік қабырғасының қалыңдығын күшейтеміз.

С: Мырыш жабынының қалыңдығы қандай?

A: ISO 1461 стандарты бойынша ең аз стандартты 85 мкм. Жағалау немесе өндірістік орталар үшін 110–120 мкм ұсынамыз — сұраныс бойынша құны шамалы көтерілген кезде қол жетімді.

С: Жеткізу уақыты және MOQ дегеніміз не?

A: Теңшелген құбыр мұнараларына арналған MOQ: 1 жиынтық. 30 жиынтыққа жеткізу: депозиттен кейін шамамен 20 жұмыс күні. Төлем: 30% T/T депозиті, жөнелтілгенге дейінгі теңгерім.
