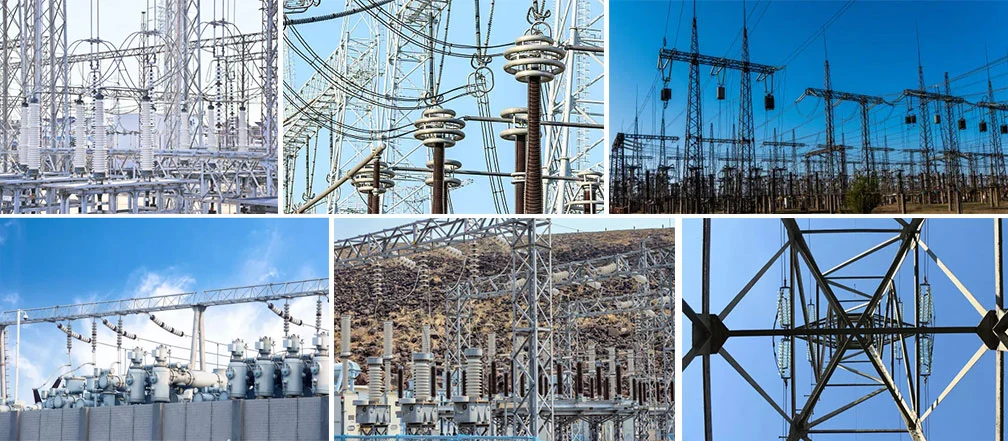

500 кВ қосалқы станса құрылымының электр беру желісі

Мао Тонг Қытайдағы жетекші 500 кВ қосалқы станция құрылымының электр жеткізу желісін өндірушілер, жеткізушілер және экспорттаушы болып табылады. Циндао Маотонг
Интеллектуалды қосалқы станция

Интеллектуалды қосалқы станция – бұл цифрлық қосалқы станцияны жаңарту және дамыту. Цифрлық қосалқы станция негізінде смарт желі қажеттіліктерімен біріктірілген қосалқы станцияның автоматтандыру технологиясы интеллектуалды қосалқы станция функциясын жүзеге асыру үшін байытылған. Интеллектуалды қосалқы станцияны жобалау және салу смарт-желінің фонында жүзеге асырылуы тиіс. Ол біздің еліміздегі смарт-желіні құру мен дамыту талаптарына жауап беруі және біздің еліміздегі смарт-сеттерді ақпараттандыру, цифрландыру, автоматтандыру және өзара әрекеттесу ерекшеліктерін көрсетуі тиіс.

Зияткерлік қосалқы станцияның келесі функционалдық сипаттамалары бар:

1. Бүкіл желіні тығыз қосыңыз.

2. Смарт электр желісін қолдау.

3. Жоғары кернеу деңгейлері бар интеллектуалды қосалқы станциялар UHV тарату торының талаптарына жауап береді.

4. Орташа және төмен вольтты интеллектуалды қосалқы станция таратылған қуат көзіне қол жеткізуге мүмкіндік береді.

5. Қашықтан визуализация.

6, жабдықтар мен қондырғылар стандартталған дизайн, модульдік қондырғы.

Өндірістегі қауіпсіздікті, ұрлыққа қарсы қауіпсіздікті, өртті бақылауды және басқа аспектілерде қосалқы станцияларды және қараусыз қосалқы станцияларды біріктірілген басқару деңгейін күшейту үшін көбірек энергетикалық кәсіпорындар желілердің дамуына ықпал ететін орталықтандырылған қашықтан кескінді бақылау жүйесін салуды қарастыруда. біріктірілген қуатты бақылау. IP цифрлық бейне арқылы ол әрбір қосалқы станцияның/станцияның тиісті деректерін, қоршаған орта параметрлері мен кескіндерін бақылап, бақылай алады және нақты уақытта әрбір қосалқы станцияның/станцияның жағдайын тікелей түсініп, меңгере алады және жағдайға уақытында жауап бере алады. көптеген аймақтық қосалқы станциялардың қажеттіліктерін қанағаттандыру үшін.

Қосалқы станция жай ғана кернеу мен ток түрленетін орын. Электр станциясынан қашықтағы пайдаланушыларға электр энергиясын беру үшін электр қуатын күшейтіп, жоғары вольтты желіге қайта беру керек, содан кейін жақын жердегі пайдаланушылардың қажеттіліктеріне сәйкес кернеуді төмендетуге болады. Қосалқы станциялар кернеуді көтеріп, түсіріп, электр қуатын пайдаланушыларға беру арқылы электр жүйесінің ажырамас бөлігіне айналды.
Электр станциялары мен электр энергетикалық жүйелерді бірлесіп дамытудың 100 жылдық тарихында құрылыс алаңында, кернеу деңгейінде және қосалқы станциялардың жабдық жағдайында үлкен өзгерістер болды.

Қосалқы станцияның құрылыс алаңында барлық бастапқы ашық сыртқы қосалқы станциялардан бірте-бірте ішкі қосалқы станциялар мен кейбір жерасты қосалқы станциялары пайда болды, қосалқы станцияның және бастапқы ашық сыртқы қосалқы станциялардың ауданы айтарлықтай қысқарды.

Кернеу деңгейі бойынша, энергетикалық технологияның дамуымен түйінді қосалқы станция ретінде аздаған 110кВ және 220кВ қосалқы станциялар қолданылады. 35кВ терминалдық қосалқы станцияның шағын желілік беру режимі бірте-бірте түйінді қосалқы станциялар ретінде 1000кВ және 500кВ УВҚ қосалқы станцияларының ірі желілік беру режиміне және терминалдық қосалқы станциялар ретінде 220кВ және 110кВ қосалқы станцияларға айналды.

Электр жабдығының аспектісінде бастапқы ашық сыртқы жабдықтан бастапқы жабдық, біртіндеп толық жабық газ комбинациясы (ГАЖ) және жартылай жабық газ комбинациясы (ЖЖЖ) дамып келеді; Екінші құрылғылар ерте транзистордан және интегралды схеманы қорғаудан микрокомпьютерді қорғауға дейін жасалған.
Заманауи қосалқы станцияның құрылымы мен жабдықтарының схемасы келесі алты талапқа сай болуы керек:

1. Ғимараттың төменгі жағындағы бекітілген 10кВ қосалқы станцияны бөлмелерге бөлу қажет емес. Трансформаторларды және жоғары және төмен кернеулі тарату құрылғыларын бір қабатта және бір бөлмеде орналастыруға болады.

2. Қосалқы станцияның ішкі схемасы пайдалануды, техникалық қызмет көрсетуді, пайдаланушы персоналды тексеруді және тексеруді жеңілдету үшін ықшам және негізді болуы керек. Коммутатор шкафының орнату орны ең аз арна енінің талаптарына сәйкес болуы керек және әзірлеу және кеңейту талаптарын тиісті түрде ескеруі керек;

3. Қосалқы станциядағы әрбір функционалдық бөлменің орналасуы ұтымды ұйымдастырылуы керек. Жоғары вольтты тарату бөлмесі жоғары вольтты конденсаторлар бөлмесіне, ал төмен вольтты тарату бөлмесі трансформатор бөлмесіне іргелес орналасқан.

4. Жоғары және төмен кернеуді тарату бөлмесінің объектілері қауіпсіздік және өртке қарсы талаптарға сай болуы керек, ал станцияны безендіруде жанғыш материалдарды пайдалануға жол берілмейді;

5. Жоғары және төмен кернеуді тарату бөлмесінің, конденсатор бөлмесінің және трансформатор бөлмесінің есіктері сыртқа, ал көршілес екі тарату бөлмесінің есіктері екі жақты ашылуы керек;

6. Жоғары және төмен кернеуді тарату бөлмесі, конденсатор бөлмесі, трансформатор бөлмесі және негізгі диспетчерлік пункт жаңбырдың, қардың, жыландардың, егеуқұйрықтардың және басқа да есік, терезе және кабельдік арық арқылы кіруді болдырмайтын құралдармен жабдықталуы керек.
