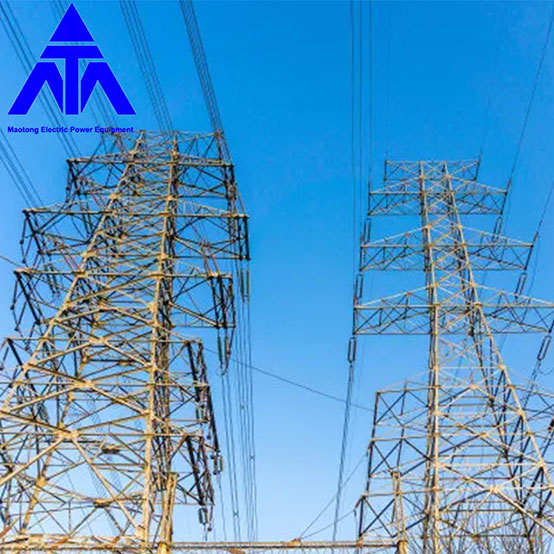

66 кв 120 кв 220 кв ыстық мырышталған электр мұнарасы

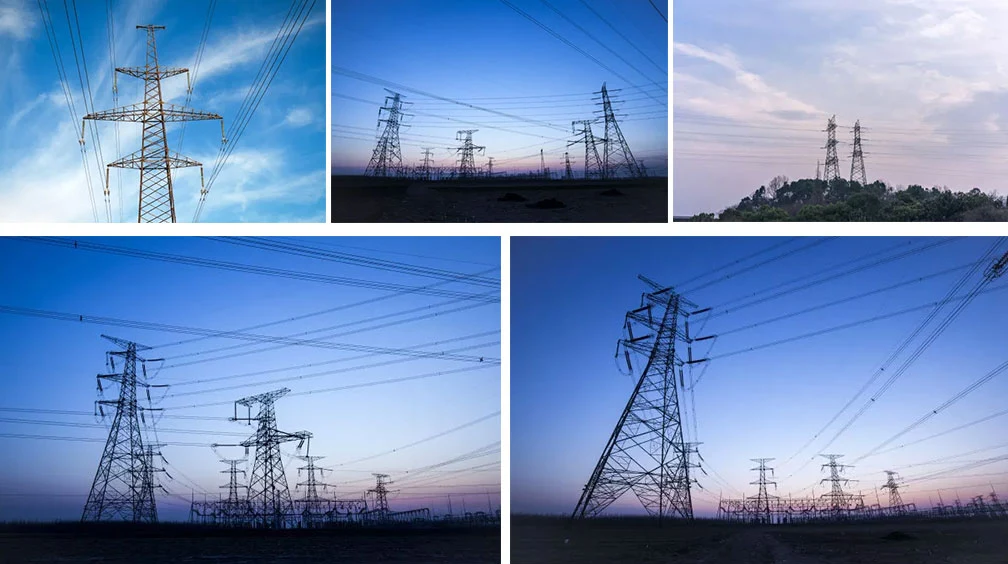

Қуат мұнарасымен таныстыру:

Күш мұнарасы - биіктігі 25-40 метр болатын трапеция тәрізді немесе үшбұрышты мұнара құрылымы. Бұл болат жақтау құрылымы. Электр мұнаралары көбінесе кен орнындағы электр станциялары мен тарату станцияларының жанында салынады. Олар энергетикалық сектордағы маңызды нысандар болып табылады, әуе электр желілерін жүргізе алады және қорғаныс және қолдау рөлін атқара алады. Электр мұнарасын жобалау, өндіру, орнату, техникалық қызмет көрсету және сапасын тексеру қазіргі заманғы энергетикалық жүйенің жұмысы мен дамуының маңызды кепілі болып табылады.

Мұнара классификациясы:

1. Жоғары вольтты желі мұнарасы жанама мұнара және кернеу мұнарасы болып бөлінеді. Бұрыш мұнарасы кернеу мұнарасының бір түрі, ал cathead мұнарасы жанама мұнараның бір түрі.

2. Тангенс мұнарасы сияқты оқшаулағыш тік ілулі тірек мұнарасы, керме мұнарасы, ал оқшаулағыш көлденең болып табылады, ол ілмек мұнарасының құлауын, сызықтың бұрылуын және т.б.

3. Кернеу оқшаулағыштардың санына байланысты, 1-2 дана: 10КВ, 3-5 дана, 35КВ, 7 дана 110КВ, 14-16 дана 220КВ, 28 дана 500КВ. Егер сіз көбірек көрсеңіз, оларды санаудың қажеті жоқ. Сіз ұзындығын шамамен көре аласыз.
Ол бөлінеді:

4. Шарап тостағанының бес түрі, мысық басы, үстіңгі түрі, құрғақ түрі және бөшке түрі

5. Тағайындалуына қарай кернеу мұнарасы, жанама мұнарасы, бұрыштық мұнарасы, транспозициялық мұнарасы (өткізгіш фазасының позициясының мұнарасын ауыстыратын), терминал мұнарасы және өткел мұнарасы болып бөлінеді.

66 кв 120 кв 220 кв ыстық мырышталған электр мұнарасына қойылатын талаптар:

Мұнараның өлшемдері мен аралығы тізбек талаптарына сәйкес болуы керек: өткізгіш пен жер, ғимараттар, ағаштар, темір жолдар, автомобиль жолдары, өзендер және басқа да әуе желілері арасында, өткізгіш пен өткізгіш арасында, қажетті шағын қауіпсіздік аралығы сақталуы керек. өткізгіш және найзағай өткізгіш. Найзағай өткізгішінің өткізгішке қорғаныс бұрышы және қос найзағай өткізгіштерін пайдалану кезіндегі екі найзағай өткізгішінің арасындағы көлденең шағын қашықтық тиісті ережелерге сәйкес болуы керек.

Жүктеме:

Электр беру желісінің мұнарасы негізінен жел жүктемесін, мұз жүктемесін, желі кернеуін, өлі жүктемені, монтаждау немесе техникалық қызмет көрсету кезіндегі персонал мен құралдардың салмағын, сондай-ақ үзілген желі жүктемесін және сейсмикалық әсерді көтереді. Жобада әртүрлі метеорологиялық жағдайларда осы жүктемелердің ақылға қонымды үйлесімі ескерілуі керек. Өлі жүктеме мұнараның, желінің, арматураның, оқшаулағыштың салмағын, сызықтың бұрыштық күшін және сызық бойындағы теңгерілмеген кернеуді қамтиды. Әртүрлі елдерде үзілген сымдардың саны бойынша (жалпы өткізгіштер мен найзағай өткізгіштердің бір уақытта үзілуін қоспағанда), үзілу кернеуінің өлшеміне және үзу кезіндегі метеорологиялық жағдайларға байланысты үзілу жүктемесі бойынша әртүрлі ережелер бар.

Мұнара әдетте статикалық талдауға жеңілдетілген. Жел, сынық сызық және жер сілкінісі сияқты динамикалық жүктемелер үшін динамикалық әрекет әдетте статикалық талдау негізінде жел діріл коэффициентін, сынық сызықтың әсер ету коэффициентін және сейсмикалық күшке әрекет ету коэффициентін көбейту арқылы қарастырылады.
