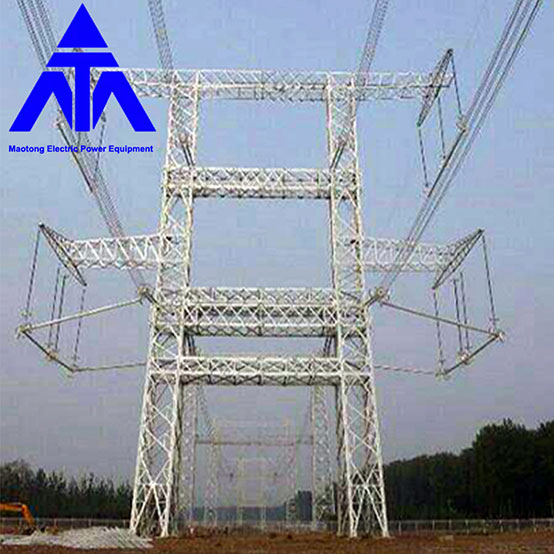

800 кВ электрлік мырышталған электр беру желісі мұнарасы

Кәсіби өндірушілер ретінде Мао Тонг сізге 800 кВ мұнарасы бар мырышталған электр беру желісін ұсынғысы келеді. Біз сізге сатудан кейінгі ең жақсы қызмет пен уақтылы жеткізуді ұсынамыз.

Америка Құрама Штаттары, бұрынғы Кеңес Одағы, Жапония және Италия айнымалы ток UHV сынақ желілерін құрды және айнымалы ток UHV беру технологиясы бойынша көптеген зерттеулер мен эксперименттер жүргізді. Ақырында, тек бұрынғы Кеңес Одағы мен Жапония ғана айнымалы ток UHV желілерін салған.

1. Бұрынғы Кеңес Одағы: Алдыңғы зерттеулер негізінде 1981 жылы Екібатұздан Киркчитаваға дейін 494 км және Киркчитаудан Кустанайға дейін 396 км қамтитын 1150 кВ айнымалы ток UHV желілерінің құрылысы басталды. 1985 жылы тамызда әлемдегі алғашқы 1150 кВ Екібастұз-Киркчитаф желісі номиналды жұмыс кернеуіндегі жүктемемен ашылды және Кустанайға дейін созылды. 1992 жылы 1 қаңтарда Қазақстанның орталық диспетчерлік басқармасы конверсия арқылы 1150 кВ желі учаскесінің кернеуін 500 кВ жұмыс істеуге дейін төмендетті.

Осы кезеңде «Екібастұз-Киркчитаф» желілік сегментінің және екі шетіндегі қосалқы станция жабдығының жұмыс уақыты номиналды жұмыс кернеуінде 23 787 сағатқа, ал Киркчитаф желісінің сегменті мен Кустанайдағы қосалқы станция жабдығының жұмыс уақыты номиналды пайдалану кезінде 11 379 сағатқа жетті. Вольтаж. 1981 жылдан 1989 жылға дейін бұрынғы Кеңес Одағында да жалпы масштабы 2400 шақырым болатын 1500 шақырым UHV желілері салынды. Барлығы 500 кВ жұмыс істеуге дейін қысымсыздандырылған.

2. Жапония: 1988 жылдың күзінде 1000 кВ УВЖ желісінің құрылысы басталды. 1992 жылы 28 сәуірде Нишинума коммутаторлық станциясынан Тошанаши қосалқы станциясына дейінгі 138 шақырымдық Нишинума магистральдық желісі аяқталды. 1993 жылдың қазан айында Кашивазаки-Карива атом электр станциясынан Нишинума коммутатор станциясына дейінгі Нанниигата магистральдық желісінің 49 шақырымдық UHV бөлігі аяқталды. UHV желісінің екі бөлігінің ұзындығы 187 шақырымды құрады.

Барлығы 500 кВ кернеуді төмендету режимінде жұмыс істейді. 1999 жылы Шығыс-Батыс дәлізінде Оңтүстік Иваки коммутатор станциясынан Шығыс Кунма коммутатор станциясына дейінгі 194 км Оңтүстік Иваки магистральдық желісінің және Шығыс Кунма коммутатор станциясынан Батыс Кунма коммутатор станциясына дейінгі 44 км Шығыс Кунма магистральдық желісінің құрылысы аяқталды. UHV желілерінің екі учаскесінің ұзындығы 238 км болды. Жапонияда жалпы ұзындығы 426 шақырым UHV желілері салынды. Оның тар аумағына байланысты Жапониядағы барлық UHV желілері қос циклді және бірдей полюс пен жақтауды қабылдайды.

Uhv таратудың айқын экономикалық пайдасы бар. Бір 1150 кВ электр беру желісінің өткізу қабілеті бес-алты 500 кВ желісін немесе 750 кВ үш желіні алмастыра алады деп есептелінеді. Ол мұнара материалдарын үштен біріне қысқартуға, сымды екі есеге үнемдеуге және қосалқы станцияны қосқанда электр желісінің құнын 10 ~ 15% үнемдеуге мүмкіндік береді. 1150 кВ УВД дәлізі бірдей қуаттылықтағы 500 кВ желіге қажетті дәліздің төрттен бір бөлігін ғана құрайды, бұл халық тығыз орналасқан елдер мен бағалы жерлері немесе қиын дәліздері бар аймақтарға айтарлықтай экономикалық және әлеуметтік пайда әкеледі.

Кернеу деңгейі 1000 кВ болатын Uhv электр беру желілері 8, 12, 16 бөлінген және т.б. сияқты бірнеше бөлінген сымдарды қабылдауы керек. Әрбір бөлінген сымның көлденең қимасы негізінен 600 шаршы миллиметрден асады, бұл тәжден болатын жоғалтуды азайтады разряд, радио кедергі, теледидар кедергісі, дыбыстық шу кедергісі және басқа да жағымсыз әсерлер. Мұнараның биіктігі шамамен 40 ~ 50 метр. Қос тізбекті және параллельді жақтаудың мұнарасы 90 ~ 97 метрге жетеді. Көптеген елдер мұнараның көлемін азайту, желінің құнын төмендету үшін жаңа мұнара құрылымын әзірлеуге назар аударуда. Бұрынғы Кеңес Одағы, Америка Құрама Штаттары, Италия, Жапония және басқа елдер 1000 кВ маркалы УВЖ электр беру желілерін жоспарлауды және салуды бастады, бір контурлық желінің өткізу қабілеті жалпы алғанда 6-дан 10 миллион киловаттқа дейін.

Мысалы, бұрынғы Кеңес Одағы Екібатұз, Канск-Ачинск, Түмен мұнай кәсіпшіліктері сияқты ірі энергетикалық базалардың құрылысын ілгерілетуде. Мұнда қазірдің өзінде орнатылған қуаты 6,4 миллион киловатт болатын жылу электр орталығы бар. Сондай-ақ белгіленген қуаттылығы 20 миллион киловатт болатын алып су электр станциясын және орнатылған қуаттылығы үлкен атом электр станциялары тобын салуды жоспарлап отыр. Бұл энергетикалық базалар қуат жүктеме орталықтарынан шамамен 1000 ~ 2500 км қашықтықта орналасқан және 1150 кВ, ± 750 кВ тұрақты ток және 1800 ~ 2000 кВ кернеулерді беруді қажет етеді.

Бұрынғы Кеңес Одағы 1150 кВ 270 шақырымдық электр жеткізу желісін салған, ол өнеркәсіптік сынақ желісі ретінде де қолданылады. Ол 1986 жылы сынақ жұмысын бастады және 1150 кВ 1236 км электр беру желісін салуды жалғастыруда. 20 ғасырдың соңына қарай 1150 кВ ультра жоғары вольтты желі құрылады.

20 ғасырдың аяғында Бонвилл энергетикалық басқармасының электр жүйесі көмірмен жұмыс істейтін электр станцияларының 60 пайызы Каскадтардың шығысында болады деп күтеді, шамамен 32 гигаватт қуат тау тізбегі арқылы батыс жүктеме орталығына жіберіледі. жоспарланған 1100 киловольт класы. Әрбір желінің ұзындығы шамамен 300 шақырымды құрайды және өткізу қабілеті шамамен 10 миллион киловатт. Италия Жерорта теңізі бойындағы Пиза сияқты жылу және атом электр станцияларынан солтүстіктегі Милан сияқты өнеркәсіптік аймақтарға электр энергиясын жеткізу үшін 1000 киловольттық ультра жоғары вольтты желілерді пайдалануды жоспарлап отыр.

Жапония Шимобейдегі алып атом электр станциясынан Токиоға электр қуатын жеткізу үшін 1000 киловольттық қос тізбекті ультра жоғары вольтты электр беру желісін таңдады. Ұзындығы 600 шақырымды құрайтын желінің қуаты 10 миллион киловатт. Бұл UHV электр беру желілерінің барлығы 1990 жылдары аяқталады деп жоспарланған.
