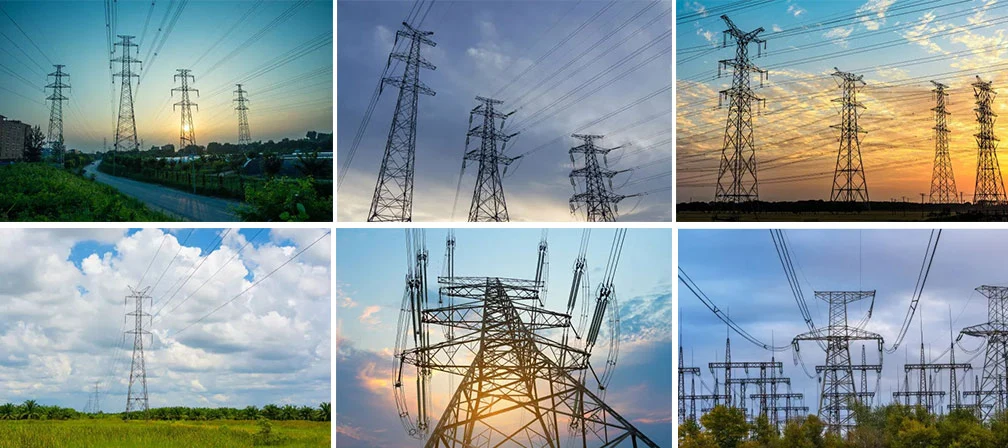

Электр желісі мұнарасы Бұрыш болат құбырлы торлы мұнара

Жоғары сапалы электр желісі мұнарасы бұрышты болат құбырлы тор мұнарасын Қытай өндірушілері Mao Tong ұсынады. Циндао Маотонг

Интеллектуалды қосалқы станция

Электр мұнарасы, сондай-ақ электр жеткізу желісі мұнарасы ретінде белгілі, оның пішіні бойынша әдетте бөлінеді: шыны түріне, мысық басы түріне, түріне, құрғақ типке және бес шөміш түріне, нүктелерін пайдалануына қарай: Кернеу мұнарасы, сызықтық мұнара, бұрыштық мұнара, транспозициялық мұнара (сымның фазалық позициясын өзгерту мұнарасы), терминал мұнарасы және аралық мұнара және т.б., олардың құрылымдық сипаттамалары мұнара түрлерінің барлық түрлері ғарыштық ферма құрылымы болып табылады, өзек негізінен бір тең бұрышты болаттан немесе біріктірілген бұрыштық болат, материал негізінен Q235 (A3F) және Q345 (16Mn) болып табылады, ал штангалар арасындағы байланыс өрескел болттардан жасалған. Болтты кесу арқылы мұнараның барлығы бұрыштық болаттан, қосылатын болат пластиналар мен болттардан, құрамдас бөлікке дәнекерленген бірнеше болат пластиналар арқылы мұнара табаны сияқты жеке бөліктерден тұрады, сондықтан ыстық мырыштау, тасымалдау және құрылыс салу өте ыңғайлы. Биіктігі 60 м-ден төмен мұнара үшін құрылыс персоналының мұнараға көтерілуін жеңілдету үшін мұнараның негізгі материалдарының біріне аяқ шегелері орнатылады.

Мұнара құрылымы:

Бүкіл мұнара негізінен үш бөліктен тұрады: мұнара басы, мұнара корпусы және мұнара аяқтары. Егер бұл кабель болса, мұнара кабель бөлігін де арттырады. Мұнара басынан мұнараның көлденең қимасы күрт өзгереді (үзік сызық) мұнара басының жоғарыдағы бөлігінен, егер қимада жылдам өзгеріс болмаса, онда мұнара басының үстіндегі төменгі жіптің төменгі көлденең иіні. Пилонның мұнара аяқтарының іргетасының үстіндегі сегменті пилон деп аталады. Пилон мен пилон арасындағы бөлік пилон деп аталады.

Техникалық параметрлері:

1, кернеу: 10кв-220кв (реттелген кернеу)
2. Модельдер: сызықты мұнара, бұрыштық мұнара, терминал мұнарасы, тармақ мұнарасы; Бір және қос цикл; Оны кабельдік кронштейнмен, разрядтауыш кронштейнмен және оқшаулағыш тақта кронштейнімен бекітуге болады.
3, желдің негізгі қысымы: w0= 0,35-0,95КН /м2
4, сейсмикалық бекініс қарқындылығы: 8 градус және 8 градустан аз аумақ
5, іргетастың көтергіштігі: 100 және 200 КН/м2 жоғары
6, мұздың қалыңдығы: â¤10мм
7, перпендикулярлық: â¤1/1000
8. Өңдеу: ыстық мырышпен қаптау
9. Іске асыру стандарты: Ұлттық стандарт
