Трансформатор электр беру қосалқы станциясының құрылымы 220 кв

Жоғары сапалы трансформаторлық электр беру қосалқы станциясының құрылымы 220 кв Қытай өндірушілері Mao Tong ұсынады. Төмен бағамен жоғары сапалы 220 кв трансформаторлық электр беру қосалқы станциясының құрылымын сатып алыңыз. Маотонг® Кәсіби трансмиссиялық электр қосалқы станциясы ,Қосалқы станциялардың жіктелуі мен сипаттамалары қысқаша сипатталған. Электр желілеріне келетін болсақ, қосалқы станцияларсыз жұмыс істей алмайсыз. Қосалқы станция – кернеуді өзгертуге, қуат алмасуға және электр энергиясын жинауға және таратуға арналған электр желісіндегі желілердің түйіскен жеріндегі қондырғы.

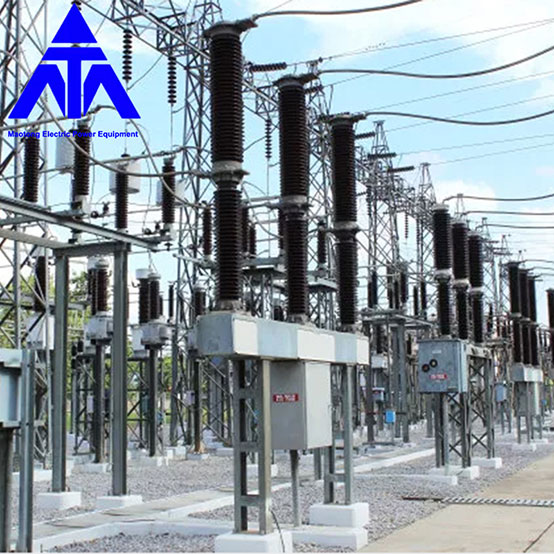

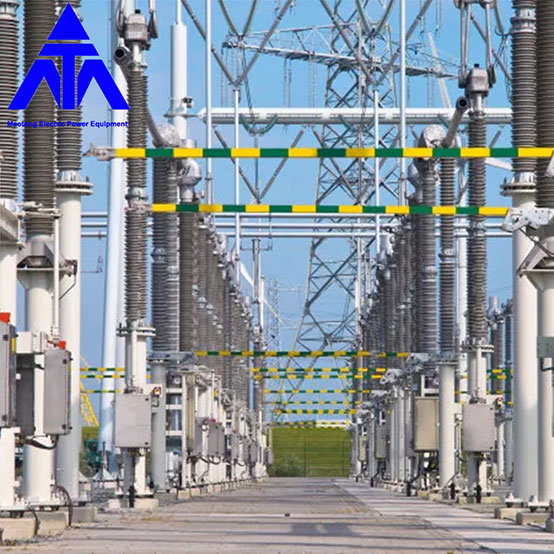

Қосалқы станцияның схемасы бойынша бөлінетін болса, қосалқы станцияны әдетте сыртқы қосалқы станция, ішкі қосалқы станция және жерасты қосалқы станциясы деп бөлуге болады. Жабық қосалқы станциялар негізгі трансформаторлар мен негізгі жоғары вольтты электр жабдығының схемасы бойынша толық жабық қосалқы станциялар және жартылай жабық қосалқы станциялар болып бөлінеді. Сыртқы қосалқы станция, магистральдық трансформатор және негізгі жоғары вольтты электр жабдықтары ашық ауада орналастырылған.

Бұл орналасу үлкен аумақты алып жатыр және электр құрылғылары мен ғимараттары пайдалану, техникалық қызмет көрсету және күрделі жөндеу жұмыстарын жүргізуге ыңғайлы электрлік қауіпсіздік қашықтығы, өрт қашықтығы және т.б. сияқты әртүрлі қашықтықтардың талаптарын толығымен қанағаттандыра алады. Ол қала маңындағы немесе ауылдық жерлерде құрылысқа жарамды.

Бүкіл ішкі қосалқы станса, негізгі трансформатор және барлық жоғары және төмен вольтты электр жабдықтары үй ішінде орналастырылған. Қосалқы станцияның бұл түрі еденнің жалпы ауданын азайтады, бірақ ғимараттың ішкі орналасуына жоғары талаптар қояды. Ол ықшам, үлкен биіктік айырмашылығы мен әртүрлі қабат биіктігінің сипаттамаларына ие, бұл қоршаған ландшафттың қажеттіліктерін қанағаттандыруға оңай. Қаланың тығыз қоныстанған жерлеріне қолайлы немесе теңіз жағалауында, тұзды көлдерде, химиялық зауыттарда және ауаның ластану деңгейі жоғары басқа аймақтарда орналасқан.

Жартылай жабық қосалқы станциялар, негізгі трансформатор немесе негізгі жоғары вольтты электр жабдығының сыртқы, ішкі станциядағы орналасуы аумақты үнемдеу, қоршаған ортамен әдемі үйлесімділік, жабдықтың жұмыс жағдайы және сыртқы типті трансформаторлық қосалқы станция, салыстырмалы түрде арзан бағаның артықшылықтарын біріктірді. экономикасы салыстырмалы түрде дамыған шағын қалалар, сондай-ақ қоршаған ортаны және аймақтық құрылыстың экономикалық және техникалық көрсеткіштерін үйлестіруді толық ескеру қажет.



Жер асты қосалқы станциялары толық жерасты қосалқы станциялары және жартылай жерасты қосалқы станциялары болып екіге бөлінеді. Бүкіл жер асты қосалқы стансасының бас корпусы жер астына салынған, ал жерасты ғимаратында бас трансформатор және басқа да негізгі электр жабдықтары орнатылған.

Жерде шағын станцияның желдеткіш саңылаулары мен жабдықтары, персоналдың кіреберістері мен шығулары, сондай-ақ салқындату жабдықтары және жер бетінде орналасуы мүмкін үлкен негізгі трансформатордың негізгі басқару бөлмесі сияқты ғимараттардың аз ғана саны салынған. Жартылай жер асты қосалқы станциялары негізінен жер асты ғимараттары болып табылады, ал негізгі трансформаторлар немесе басқа негізгі электр жабдықтары жартылай жерасты ғимараттарында орнатылған. Жер асты қосалқы стансасы тығыз орналасқан және халық көп шоғырланған жерлерде салуға жарамды.

Энергия жүйесіндегі қосалқы станцияның күйі мен қызметі бойынша қосалқы станцияны жалпы түрде түйіндік қосалқы станцияға, аймақтық маңызды қосалқы станцияға және жалпы қосалқы станцияға бөлуге болады.

Концентраторлық қосалқы станция қуат жүйесінің айналу нүктесінде орналасқан. Жоғары кернеу жағының кернеуі әдетте 500 (750) кВ, ал орташа және төмен кернеу жағының кернеуі әдетте 220 кВ (330 кВ) және 35 кВ. Концентраторлық қосалқы станцияның жоғары вольтты жағы аймақтық электр желісіне қосылған және бірнеше ірі қуат көздеріне қосылған, ал жоғары вольтты жағында үлкен көлемдегі электр энергиясы тасымалданады.

Қосалқы станция бірнеше қуатты төмендеткіш трансформаторлармен жабдықталған, олар аймақтық желіден қуат алып, аймақтағы маңызды қосалқы станцияларды қуатпен қамтамасыз етеді. Мұндай қосалқы станцияның жүктеме жағы көбінесе аймақтық электр желісінің негізгі қуат нүктесі болып табылады. Бүкіл станцияның электр қуатының үзілуінен кейін жүйе тұрақты бұзылады, электр желісінің күйреуіне әкеледі, нәтижесінде электр қуатының кең ауқымы бұзылады.

Аймақтық маңызды қосалқы станциялар аймақтық желінің айналу нүктесінде орналасқан. Жоғары кернеу жағының кернеуі әдетте 220 (330) кВ, ал орташа және төмен кернеу жағының кернеуі әдетте 110кВ және 35кВ немесе 10кВ. Қосалқы станцияның бұл түрі негізінен аймақтық электр желісінен қуат алады және аймақтық тарату желісіне немесе тікелей пайдаланушыларға қуат береді. Бүкіл стансаның электр қуаты өшіп қалғаннан кейін бұл аймақтық электр желісінің күйреуін тудырып, бүкіл аймақты электрмен жабдықтауға әсер етуі мүмкін.

Қосалқы станцияның бұл түрі әртүрлі аймақтардағы электр желілерінің әртүрлі құрылымдарына байланысты негізгі электр сымдарына әртүрлі талаптар қояды. Мысалы, аймақтық электр желісінің құрылымы күшті және N-1(немесе N-2) конфигурациясын жүзеге асырған кезде қосалқы станцияның магистральдық электр сымдарының сенімділігіне қойылатын талаптар салыстырмалы түрде төмендейді.

Жалпы қосалқы станция аудандық желінің соңында орналасқан, ол терминалдық қосалқы станция деп те аталады. Жоғары вольтты бүйірлік кернеу негізінен 110кВ, сонымен қатар 220кВ, ал орташа және төмен кернеу бүйірлік кернеуі әдетте 35кВ және 10кВ. Сондай-ақ жоғары кернеу жағы 110кВ немесе 220кВ тікелей 35кВ немесе 10кВ дейін төмендейді. Төмендеткіш қуат көзін жақын маңдағы тұтынушылар немесе кәсіпорындар пайдаланады. Бүкіл станцияның электр қуатының үзілуінен кейін жақын маңдағы пайдаланушылар мен кәсіпорындар ғана зардап шегеді, ал әсер ету ауқымы аз.
