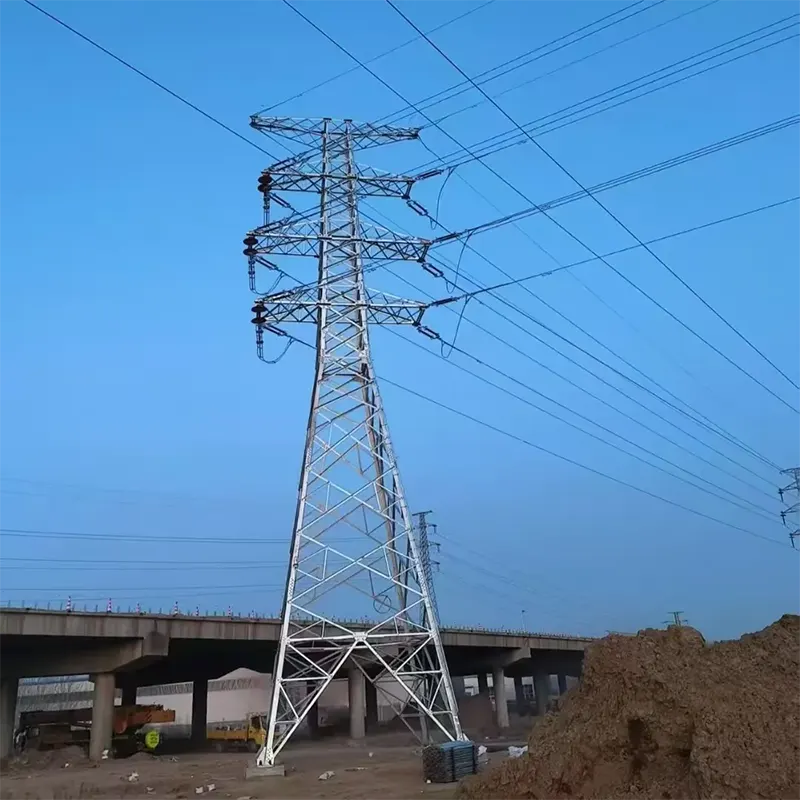

Ауа райына төзімді мырышталған бұрышты болат мұнара

Ауа-райына төзімді мырышталған бұрышты болат мұнарасы - бұл бүкіл әлем бойынша электр беру желілерінің классикалық жұмыс күші - әдеттегі бұрыштық болат тор мұнарасы - барлығын өзгертетін бір жаңартуы бар: толық ыстық мырыштау. Әрбір мүше, болт және фитинг металл мырышпен қапталған, ол тот басылмай тұрып тоқтататын тосқауыл жасайды.

Болат тот басқысы келеді. Ылғалды жағалау ауасында, күкірт қосылыстары бар өнеркәсіптік атмосферада, тропикте - қорғалмаған болат жылына 0,1-1 мм қалыңдығын жоғалтады. 50 жылға созылатын мұнара қорғаныссыз 10-15 жыл ішінде үлкен бөлігін жоғалтуы мүмкін. Мырыш қабаты жақсы тоттанады (құрбандық қорғаныс) және ол эрозияға ұшыраған жерде мырыш-оксидті қорғаныш қабатын құрайды, бұл одан әрі шабуылды баяулатады. Мұнара жарты ғасыр бойы тиімді «бронь киеді».

Ауа райына төзімді мырышталған бұрышты болат мұнараның құрылымы мен материалдары

Мұнара стандартты бұрыштық болат мұнаралар сияқты дәлелденген тор геометриясын пайдаланады: төрт негізгі бұрыштық болат аяқтары, X немесе K үлгілерінде көлденең тіректелген, өткізгіштерді қолдауға арналған көлденең қолдар. Оны «ауа-райына төзімді» ететін нәрсе - материалдың сипаттамасы және жабын жүйесі:

Аяқ болат: Q355 / Q420 жоғары беріктігі төмен легирленген бұрыш, коррозия шегі үшін таңдалған

Мырыштау: ISO 1461 / GB/T 2694 стандартына сәйкес ыстық сумен өңдеу, ең аз 85 мкм (жағалау үшін 110–120 мкм)

Шеттік қаптамалар: жиектер мен болт саңылаулары тегіс беттермен бірдей мырыш қаптамасын алады

Аппараттық құрал: барлық болттар, гайкалар және шайбалар бірдей стандартқа мырышталған

Жөндеуге арналған жабын: монтаждан кейін учаскені өңдеуге арналған екі компонентті мырышқа бай бояу

Қосымша: ауыр аймақтарда максималды ұзақ мерзімді үнемдеу үшін тозуға төзімді болат (Кортен) аяқтары

Ыстық мырыштау екі жолмен қорғайды. Біріншіден, ол болатты оттегі мен ылғалдан тығыздайды. Екіншіден - бұл ақылды бөлік - егер жабын жалаңаш болатқа дейін сызылған болса, болаттың орнына айналасындағы мырыш коррозияға ұшырап, сызаттан қорғау үшін өзін «құрбан етеді». Ешбір басқа жабын жүйесі мұндай бағамен өзін-өзі емдеу қорғанысын ұсынбайды.

Негізгі мүмкіндіктер мен артықшылықтар

50+ жыл қызмет ету мерзімі, құжатталған

ISO 9223 атмосфералық тоттану классификациясына сәйкес, 85 мкм мырышталған жабын C2–C3 (ауылдық/қала маңындағы) ортада 50+ жыл және C4 (өнеркәсіптік/жағалау) жағдайында 25–40 жыл береді. Біз әрбір баға ұсынысымен тоттану мерзімін есептейміз — сатып алудан бұрын күтілетін техникалық қызмет көрсету аралығын жазбаша түрде көресіз.

Өзін-өзі емдейтін құрбандық қорғаныс

Сызылған жабын катодтық қорғаныс арқылы өзін емдейді: сызаттың айналасындағы мырыш жақсырақ тоттанады және ашық болатты мырыш тұздарымен қайта жабады. Тасымалдаудың зақымдалуы, учаскені өңдеудегі сызаттар және болттарды қатайту белгілері тот басудың басталу нүктесіне айналмайды.

Ең төменгі өмірлік меншік құны

Балама нұсқаларды салыстырыңыз: бояу әр 8-12 жыл сайын қайта жабынды қажет етеді, әр жолы бетті дайындау және мұнараның тоқтап қалу уақытын қажет етеді. Гальванизация бір реттік өңдеу болып табылады. 50 жылдан астам уақыт ішінде мырыштау әдетте бояуға техникалық қызмет көрсету бағдарламасына қарағанда 50-70% төмен тұрады - бұл желідегі үзілістердің құнын есептегенге дейін.

Жағалау және өнеркәсіп аймақтары үшін қолайлы

Теңізден 3 км қашықтықтағы немесе өнеркәсіптік шығарындыларға жақын аумақтар үшін біз қалыңдығы 110–120 мкм жабындарды және мүше өлшемдеріндегі коррозияға қарсы рұқсаттарды белгілейміз. Біз ауа райына төзімді мырышталған бұрышты болат мұнараны арал елдеріне, тропикалық порттарға және шөлді-өнеркәсіптік алаңдарға жөнелттік — жабынның ерекшелігі нақты ортаңызға сәйкес келеді.

Дәлелденген тордың күші, нөлдік ымыра

Бұрыштық болат мұнаралардың құрылымдық артықшылықтарының ешқайсысын жоғалтпайсыз: жоғары салмаққа төзімділік, стандартты бригадалармен оңай орнату, қарапайым тексеру және төмен жел жүктемесі. Ауа-райына төзімділік - бұл айырбастау емес, жаңарту.

Ауа райына төзімді мырышталған бұрышты болат мұнарасының қолданбалары

Ауа райына төзімді мырышталған бұрышты болат мұнара өндірушісі және жеткізушісі ретінде, Maotong бұл мұнараларды зауыттық баға бойынша жаппай жеткізеді:

Жағалаудағы провинциялардағы, аралдардағы және теңізге жақын аймақтардағы электр беру желілері

Агрессивті атмосфералық коррозиясы бар өнеркәсіптік дәліздер

Ылғалдылығы жоғары тропиктік және субтропиктік желілер

Төмен техникалық қызмет көрсетуді қажет ететін инженерлік тарату және қосалқы электр беру желілері

Ұзақ мерзімді стратегиялық дәліздер, онда техникалық қызмет көрсету үшін желілік үзілістерге жол берілмейді

Қатты климатта жаңартылатын энергия жобалары

Өндіріс процесі

Жасалу классикалық бұрыштық болат мұнара бағыты бойынша жүреді: CNC кесу, дәлдікпен тесік тесу, элементтерді белгілеу және мырыштау алдында әрбір мұнара түрін толық сынақ құрастыру. Мырыштау қадамы - бұл өнімнің өзіндік ерекшелігі.

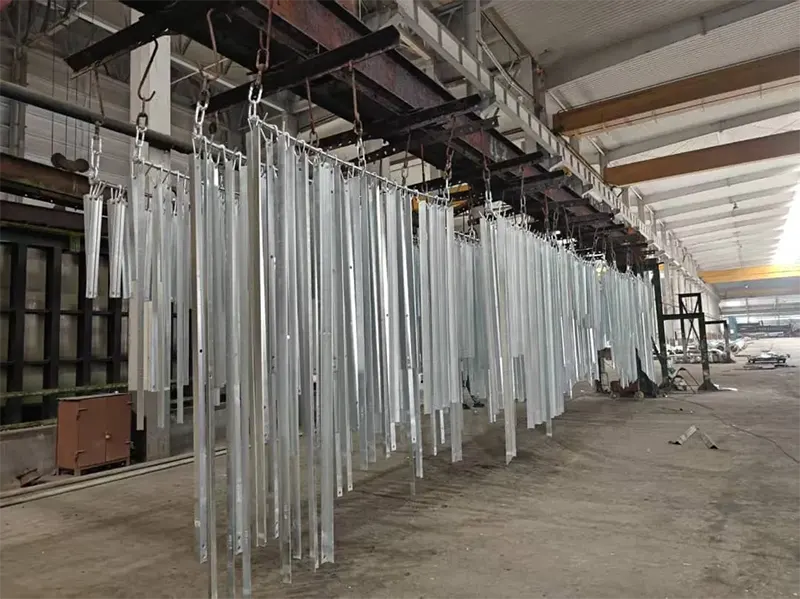

Біздің мырыштау желісі элементтерді бес кезең арқылы өңдейді: майларды кетіру үшін каустикалық майсыздандыру; диірмен шкаласына тұз қышқылын тұздау; болат бетін дайындау үшін флюстеу; балқытылған мырышқа 445–455°С батыру; және сөндіру/пассивация. Нәтиже - бояу қабығы емес, металлургиялық байланыстырылған мырыш-темір қорытпасы қабаты, ол қабығын кетірмейді немесе көпіршіктенбейді.

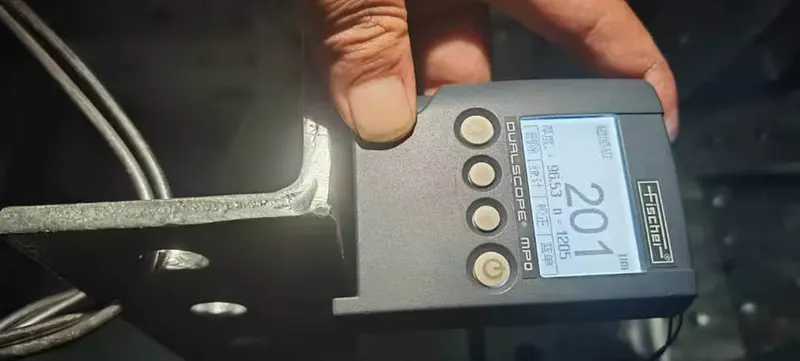

Қаптау сызығындағы QC: мырыш қалыңдығы магнитті өлшегіштермен әр мүшенің бірнеше нүктелерінде өлшенеді, жабынның адгезиясы балғамен сынау арқылы тексеріледі және кез келген жалаң дақтар ISO 1461 стандартына сәйкес мырышқа бай бояумен жөнделеді. Сынақ есептері әрбір жөнелтіліммен бірге жүреді.

Өнімнің техникалық сипаттамалары

Неліктен бізді таңдау керек?

Маотонг 220кВ электр жеткізу мұнараларына арналған ұлттық өнеркәсіптік өндіріс лицензиясы, сонымен қатар 220кВ және 500кВ болат құбыр мұнарасының сапа сертификаттары бойынша жұмыс істейді. Гальванизацияланған бұрыштық мұнаралар - бұл бүйірлік емес, ауа райына төзімді мырышталған бұрыштық болат мұнаралар.

Мырышпен қапталған элементтер құрастыру орны бойынша оралған, мырыш жабынын қорғау үшін ағаш аралықтармен бөлінген және теңіз жүктері үшін жолақпен бекітілген. Әр жөнелтімде жанасу бояуы және мырыштауды жөндеуге арналған қоспасы бар. Циндао портында контейнерді немесе бөлшектеп тиеу.

Жиі қойылатын сұрақтар

С: Гальванизация іс жүзінде қанша уақытқа созылады?

A: ISO 9223 стандартына сәйкес, 85 мкм жабын C2–C3 орталарында 50+ жыл, C4 үшін 25–40 жыл береді. Ауыр C5 (өнеркәсіптік/теңіз) аймақтарында 110–120 мкм плюс мүше өлшемдерінде коррозияға қарсы рұқсатты ұсынамыз. Біз сіздің дәйексөзіңізде күтілетін өмірді құжаттаймыз.

С: Тасымалдау немесе орнату кезінде жабын зақымдалса ше?

A: Кішкентай сызаттар құрбандық мырыш әрекеті арқылы өзін-өзі емдейді. Неғұрлым тереңірек зақымдану үшін біз әр жөнелтілімде мырышқа бай жөндеу бояуын қосамыз және жанасу нұсқауларын береміз. Бұл сайтта екі сағаттық жұмыс.

С: Мырыштауды бояумен қалай салыстыруға болады?

A: Гальванизация алдыңғы жағынан қымбатырақ, бірақ бояу әр 8-12 жыл сайын қайта жабуды қажет етеді, оның ішінде бетті дайындау және мұнараға қол жеткізу. 50 жылдық қызмет мерзімінде мырыштау әдетте жалпы құнынан 50-70% арзанырақ.

С: Белгілі бір кернеу класы үшін мұнараларды жеткізе аласыз ба?

Ж: Иә, 66кВ-тан 500кВ-қа дейін. Бізде 220кВ-ты қамтитын өндірістік лицензиялар және 500кВ класына дейінгі сапа сертификаттары бар. Кернеуді, мұнара түрін және жүктеу деректерін көрсетіңіз, біз инженерлік және баға ұсыныстарын жасаймыз.

С: Төлем мерзімі және жеткізу мерзімі қандай?

A: 30% T/T депозиті, жөнелтілгенге дейінгі теңгерім (T/T немесе L/C көргенде). Депозит расталғаннан кейін 30 жиынтыққа шамамен 20 жұмыс күні жеткізіледі. EXW, FOB, CFR, CIF Циндао барлығы қол жетімді.
